防雷器的选型与安装

1、前言
  随着电子信息化产品应用的日益广泛，防雷产品的应用也日益普及。由于一些防雷器用户对防雷器的一些重要参数缺乏正确的理解，在选择使用防雷产品中出现了许多问题，使设备不能得到有效保护，造成了安全隐患。为此，在研究防雷器选择中所要考虑的重要参数的基础上，提出了防雷器选择要点。

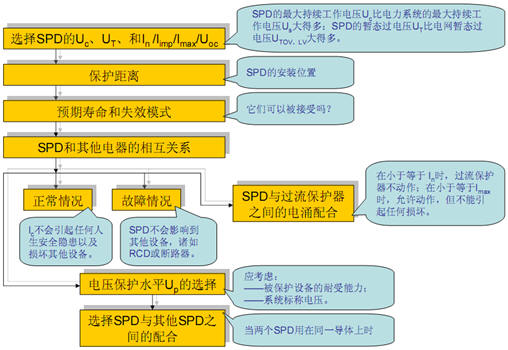

  2、电源防雷器选择要点

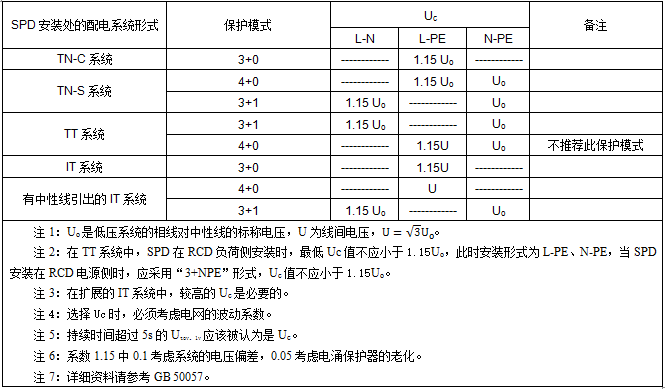

1）最大持续工作电压Uc

2）保护距离
SPD的保护距离取决于SPD的特性(Up，等)，SPD在建筑物中的安装(导线的长度，等)以及系统特性(导体的类型和长度等)，还有设备的特性(过电压耐受能力等)。
3）预期寿命
  预期寿命取决于浪涌的形式和产生的频率，一个SPD的寿命可能很长，也可能很短，例如，如果一个最大放电电流Imax为20kA的8/20的SPD安装后几秒就遇到一个30kA8/20的雷电流，这个SPD很可能会失效，在这种情况下，SPD的寿命仅几秒钟，故预期寿命不是一个保证值。
在选择SPD时，应注意以下几点：
Ø 在标准实验条件下SPD不能明显老化；
Ø 应考虑UTOV，预期的浪涌，以及和其他SPD的必要配合；
Ø 当SPD被破坏时，不会引起象着火或电击这样的危险。
4）失效模式
失效模式本身取决于浪涌和过电压的类型，如果想避免供电受干扰或中断，SPD有必要和任何上一级的备用保护器件相匹配。 电源浪涌保护器的失效模式一般可分为短路和开路两种。为避免其短路对供电系统造成损坏和中短，Howk全系列电源浪涌保护器均设置有过流脱口装置和过热脱口装置。
5）SPD的电压保护水平Up的选择

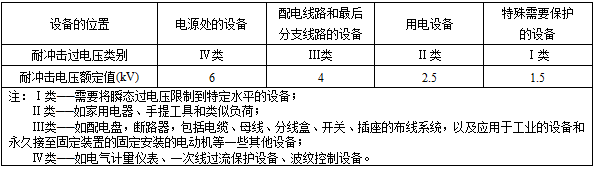

最大浪涌电压，即SPD的电压保护水平(Up)加上其两端的引线的感应电压(UL)应与所属系统的基本绝缘水平和设备允许的最大浪涌电压相一致，即： Up+UL ≤设备耐冲击过电压水平。无论对远处雷击,直接雷击或操作过电压,均不应大于表2中的Ⅱ类,即对于220/380V电气装置Up值不应大于2.5kV。220/380V三相系统各种设备耐冲击过电压额定值见下表。

6）SPD与SPD之间的配合
在一般情况下，当在线路上多处安装SPD且无准确数据时，电压开关型SPD与限压型SPD之间的线路长度不宜小于15m，限压型SPD之间的线路长度不宜小于5m。 后级SPD除承受相应的感应电流外，还要考虑在承受前级SPD剩余浪涌电流的情况下不致损坏，即要选择适当的In值。
  结束语
  防雷系统是一个复杂的系统，其中防雷器选择是一个重要的环节，防雷器选择不正确，整个防雷系统将是不可靠的，被保护设备的安全、正常运行更是得不到保证。
